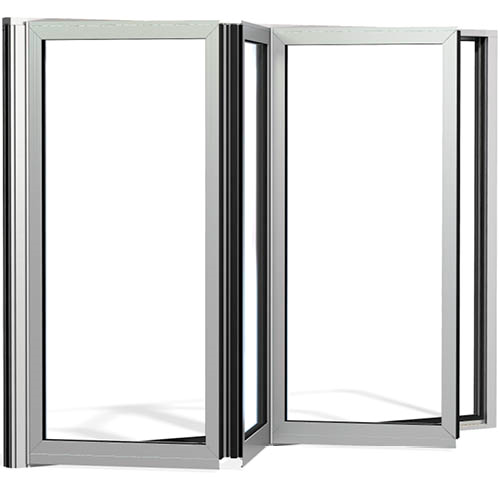

Vikfönsterdörr 1086 finns i utåt- eller inåtgående utförande och ger möjlighet till stora öppningar med upp till 7 vikbara dörrblad, med eller utan gångdörr. Vikfönsterdörren kan fås med tre tröskelalternativ.
Vikfönsterdörr 1086 grundar sig på en beprövad och stabil konstruktion med 86 mm djupa profiler. Dessa är grundisolerade med 42 mm glasfiberarmerade polyamidlister. Integrerade gångjärn och dolda beslag för stilren design. Fals för glas och fyllning 20-56 (64) mm.
Denna produkt är tillverkad av Hydro CIRCAL® återvunnet aluminium. Läs mer här

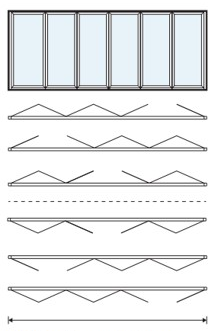

Konfigurationer, dimensioner och fri öppning för Sapa Vikfönsterdörr 1086.
Vikfönsterdör 1086 finns i både utåt- eller inåtgående utförande. Kantregel och handtag med integrerad låsning i ett handtag. Separat gångdörr kan ha flerpunktslåsning.
KYM bredd max 3508 mm
Fri öppningsbredd = KYM-487 mm
KYM bredd max 4611mm
Fri öppningsbredd = KYM-559 mm
KYM bredd max 5734 mm
Fri öppningsbredd = KYM-685 mm
KYM bredd max 6600 mm
Fri öppningsbredd = KYM-757 mm
KYM bredd max 6600 mm
Fri öppningsbredd = KYM-883 mm
Karmyttermått, KYM
KYM höjd = max 2800 mm.
Fritt höjdmått med
låg tröskel = KYM - 82 mm
mellanhög tröskel = KYM - 97,5 mm
hög tröskel = KYM - 138 mm
För mer information kontakta Arkitektsupport.
Exklusivitet från Sapa.

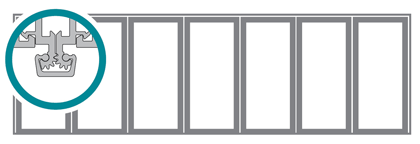

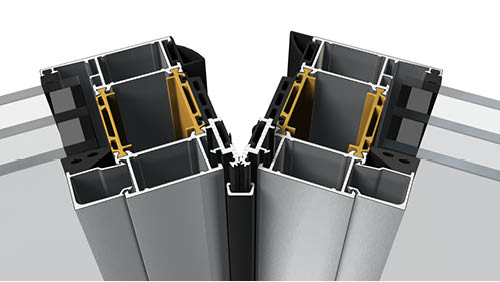

Som experter på aluminiumprofiler har vi tagit fram en smart och "osynlig" gångledsfunktion integrerad i profiler.
Handtag, gångdörr, enbart insida, låsbart
16436 hö
16437 vä
Handtag gångdörr, insida/utsida, kan kompletteras med separat låscylinder
16434 hö
16435 vä
Handtag kantregel, insida, låsbart
16469
Ytbehandling: Aluminium, förkromad resp. lackerad
Tröskelalternativ och principdetaljer
Integrerat spår i topp-karm för styrning
Dolt hjulbeslag i botten
Låg tröskel: 18 mm
Dolt hjulbeslag i botten
Tröskel: 33,5 mm
Dolt hjulbeslag i botten
Hög tröskel: 74 mm
Ytbehandling: Aluminium, förkromad resp. lackerad
Glasytor som är oskyddade och placerade så att personer kan komma i kontakt med dem, ska utformas så att risken för personskador begränsas. De glasytor som avses skall dimensioneras för dynamisk påverkan av en människa. Beakta gällande normer och krav.

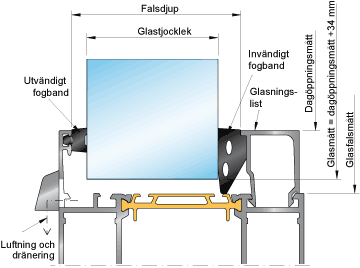

llustrationen visar de olika funktionsmått som är etablerade i fönsterbranschen och enligt MTK. Fogbanden är utförda av EPDM-gummi och finns i flera utföranden.
Här kan du enkelt ladda ner elevationer och sektioner i .dwg-/.dxf-format:
1. Välj utförande genom att klicka på önskad text över elevationerna.
2. Klicka sedan på elevationen som är aktuell för dig.
3. Nedanför syns nu en lite större elevation med klickbara siffror. Klicka på valfri siffra för att komma åt sektionen (cross section). Ibland finns det flera sektioner som du når genom att skrolla till höger.
4. Du kan ladda ner valfri DWG- eller DXF-fil, en för varje sektion. (Save as dwg/dxf)
5. Du kan även klicka på sektionen så blir den större samt kompletteras med måttsättning och artikelnummer.
