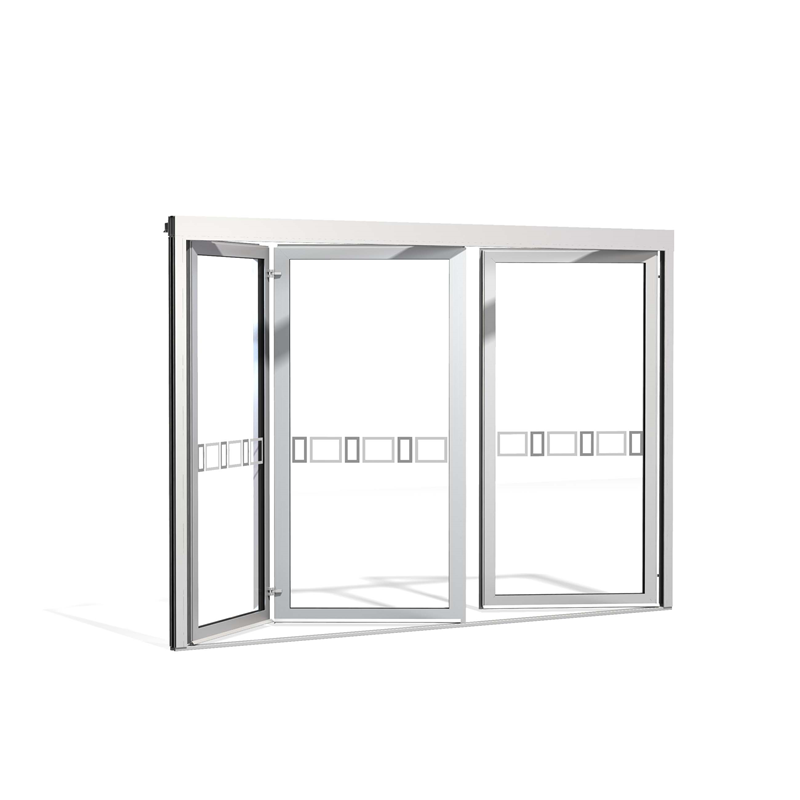

SAPA Vikdörr 2086 finns som i utåt- eller inåtgående utförande och ger möjlighet till stora öppningar med upp till 6 vikbara dörrblad, med eller utan gångdörr. Dörrbladen är sammankopplade med gångjärn på in- respektive utsida och hänger i överkant i rullbeslag. Öppning sker genom att dörrbladen viks samman utåt eller inåt till ett paket mot karmsidan.
Dörren bygger SAPA Dörr 2086 stabila grundkonstruktionen med möjlighet till flera olika funktionstillägg. Profilerna är 86 mm djupa och är isolerade med 42 mm glasfiberarmerade polyamidlister. Dörren kan även fås extraisolerad i utförande Vikdörr 2086 SX med extra fyllningsmateiral i profilerna för ännu lägre U-värde.
Dörrbladsprofiler finns för smal- och modullås. Fals för glas och fyllning 20-56 (64) mm. Yttre glasningslist är integrerad i profilen för asymmetriskt placerat glas. 2086 kan enkelt anslutas till våra fasadsystem 4150, 5050 SG samt glasparti 3086.
Denna produkt är tillverkad av Hydro CIRCAL® återvunnet aluminium. Läs mer här
Fri öppning gäller för både inåt- och utåtgående vikdörrar.
Tre dörrblad, 321
D = Gångdörr
F.O. = Fri öppning = Karmyttermått - 428
Tre dörrblad, 330
D = Gångdörr
F.O. = Fri öppning = Karmyttermått - 470
Fyra dörrblad, 431
D = Gångdörr
F.O. = Fri öppning = Karmyttermått - 554
Fem dörrblad, 541
D = Gångdörr
F.O. = Fri öppning = Karmyttermått - 680
Fem dörrblad, 550
D = Gångdörr
F.O. = Fri öppning = Karmyttermått - 722
Sex dörrblad, 633
D = Gångdörr
F.O. = Fri öppning = Karmyttermått - 806
Glasytor som är oskyddade och placerade så att personer kan komma i kontakt med dem, ska utformas så att risken för personskador begränsas. De glasytor som avses skall dimensioneras för dynamisk påverkan av en människa. Beakta gällande normer och krav.
Funktionsmått
Glastjocklek 20-64 mm
Illustrationen visar de olika funktionsmått som är etablerade i fönsterbranschen och enligt MTK. Fogbanden är utförda av EPDM-gummi och finns i flera utföranden.
Vissa delar av partiet kan eller måste förses med fyllningar. Viktigt att tänka på är underlaget och ytskiktet till dem.
Exemplet visar fyllning F2
Fyllning F1
1,5 mm aluminiumplåt
60 mm isolering
1,5 mm aluminiumplåt
U-värde mittpunkt ner till 0,54 W/m²K.
Lämplig vid låg mekanisk påverkan t.ex. högt placerad fyllning.
Fyllning F2
1,5 mm aluminiumplåt
4,8 mm board
50 mm isolering
4,8 mm board
1,5 mm aluminiumplåt
U-värde mittpunkt ner till 0,61 W/m²K.
Lämplig vid måttlig mekanisk påverkan t.ex. lågt placerad fyllning.
Fyllning F3
1,5 mm aluminiumplåt
50 mm isolering
10 mm trä berskiva
1,5 mm aluminiumplåt
U-värde mittpunkt ner till 0,61 W/m²K.
Lämplig vid hög mekanisk påverkan utifrån.

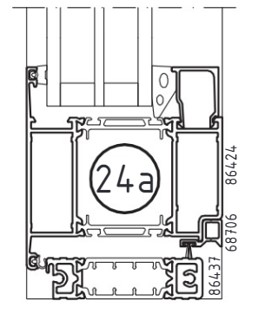

24a Utåtgående tröskel 20 mm för vikdörr med upp till 3 dörrblad

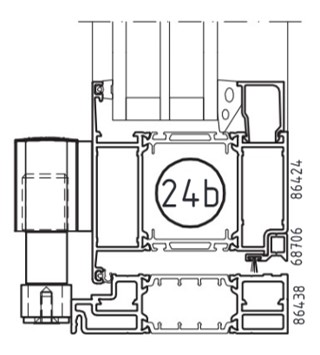

24b Utåtgående tröskel 26 mm för vikdörr med 4-6 dörrblad

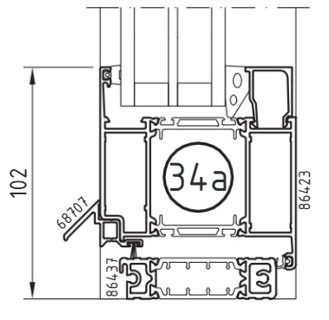

34a Inåtgående tröskel 20 mm för vikdörr med upp till 3 dörrblad

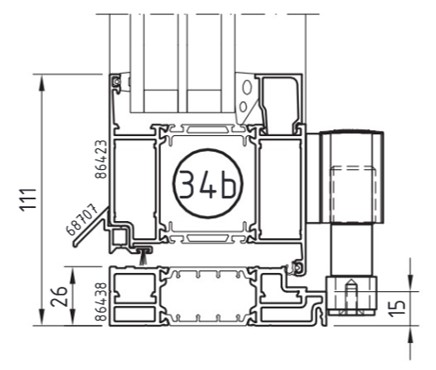

34b Inåtgående tröskel 26 mm för vikdörr med 4-6 dörrblad
Här kan du enkelt ladda ner elevationer och sektioner i .dwg-/.dxf-format:
1. Välj utförande genom att klicka på önskad text över elevationerna.
2. Klicka sedan på elevationen som är aktuell för dig.
3. Nedanför syns nu en lite större elevation med klickbara siffror. Klicka på valfri siffra för att komma åt sektionen (cross section). Ibland finns det flera sektioner som du når genom att skrolla till höger.
4. Du kan ladda ner valfri DWG- eller DXF-fil, en för varje sektion. (Save as dwg/dxf)
5. Du kan även klicka på sektionen så blir den större samt kompletteras med måttsättning och artikelnummer.
Infästning av dörrparti ska ske i en stabil och anpassad väggkonstruktion. Val av montageprincip avgörs av väggtyp. Antal infästningspunkter och placering beror på partiets storlek.
Exempel:
Karminfästning med
bult och svetsplatta
Karminfästning med
justerbar karmhylsa
Karminfästning med
skruv
Karminfästning med
dubbla skruvar
