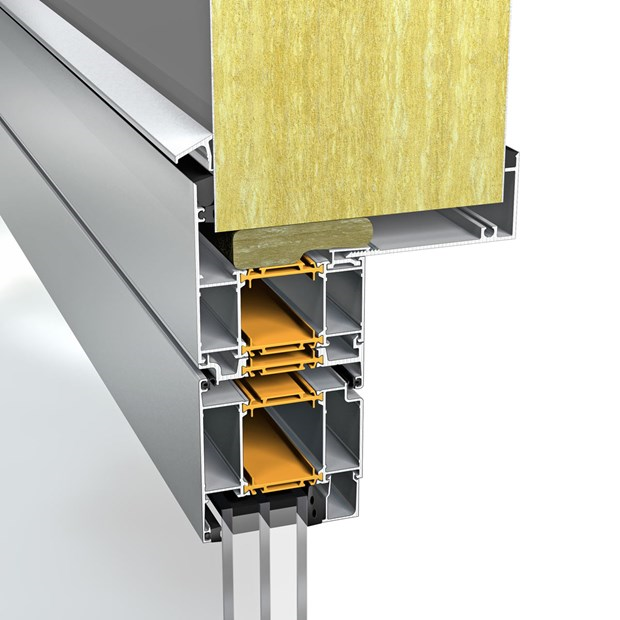

Vårt isolerade dörrsystem för lättvägg har ett profildjup på 86 mm och är uppbyggt med glasfiberarmerade polyamidlister på 42 mm. Karmprofilen är anpassad för rationellt montage i lättväggskonstruktioner av plåt och isolering. Insidan kompletteras med ett foder av specialanpassad aluminiumprofil för alternativa väggtjocklekar. Dörrbladsprofiler finns för alla typer av lås.
Dörren kan utföras som 2086, 2086 Plus eller 2086 Extreme, samtliga i Standard eller SX utförande efter önskemål. Se motsvarande avsnitt för mer information.
Denna produkt är tillverkad av Hydro CIRCAL® återvunnet aluminium. Läs mer här
Dörrar och entréer bör utformas med tillräckligt utrymme (fri öppning) för persontrafik och rullstolsbundna. Beakta gällande normer och krav.

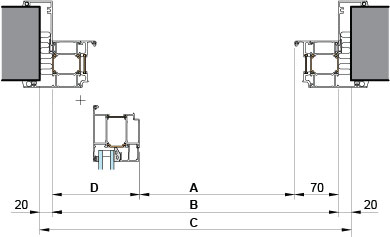

Anslagsgående dörr
A = Fri öppning
B = Karmyttermått
C = Väggöppning
D med universalgångjärn = 151 mm
D med bladgångjärn = 148 mm

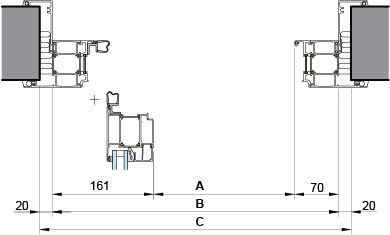

Klämfri bakkant med gummilist
A = Fri öppning
B = Karmyttermått
C = Väggöppning

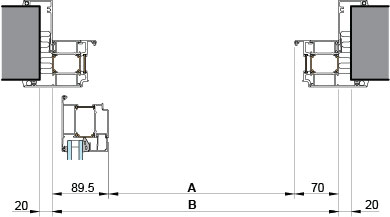

Anslagsgående dörr med dolt gångjärn
A = Fri öppning
B = Karmyttermått
C = Väggöppning
Glasytor som är oskyddade och placerade så att personer kan komma i kontakt med dem, ska utformas så att risken för personskador begränsas. De glasytor som avses skall dimensioneras för dynamisk påverkan av en människa. Beakta gällande normer och krav.
Funktionsmått
Glas eller fyllningar med tjocklek 20-64 mm
Illustrationen visar de olika funktionsmått som är etablerade i fönsterbranschen och enligt MTK. Fogbanden är utförda av EPDM-gummi och finns i flera utföranden.
Vissa delar av partiet kan eller måste förses med fyllningar. Viktigt att tänka på är underlaget och ytskiktet till dem.
Exemplet visar fyllning F2
Fyllning F1
1,5 mm aluminiumplåt
60 mm isolering
1,5 mm aluminiumplåt
U-värde mittpunkt ner till 0,54 W/m²K.
Lämplig vid låg mekanisk påverkan t.ex. högt placerad fyllning.
Fyllning F2
1,5 mm aluminiumplåt
4,8 mm board
50 mm isolering
4,8 mm board
1,5 mm aluminiumplåt
U-värde mittpunkt ner till 0,61 W/m²K.
Lämplig vid måttlig mekanisk påverkan t.ex. lågt placerad fyllning.
Fyllning F3
1,5 mm aluminiumplåt
50 mm isolering
10 mm trä berskiva
1,5 mm aluminiumplåt
U-värde mittpunkt ner till 0,61 W/m²K.
Lämplig vid hög mekanisk påverkan utifrån.
Vårt dörrsystem kan enkelt kompletteras med de på marknaden vanligaste beslagen. För optimal funktion är det viktigt att beslagen fungerar tillsammans. Nedan visas våra standardbeslag.
Gångjärn, exempel
Universalgångjärn

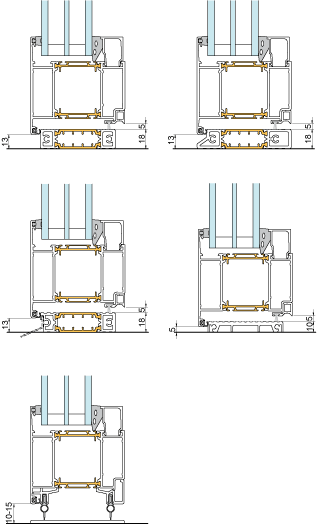

Dörröppningar bör utformas utan nivåskillnader, om det inte av t.ex. fukt- eller klimatskäl behöver finnas en tröskel. En eventuell tröskel bör vara så låg som möjligt för att underlätta passage. Beakta gällande normer och krav.
Se även varianterna för Dörr 2086 Plus och Dörr 2086 Extreme.
För att minska risken för personskador genom klämning i dörrens bakkant har vi en lösning med s.k. klämfri bakkant. Beakta gällande normer och krav.
Dörrsystem 2086 med klämfri bakkant av EPDM-gummilister.
Som ett annat alternativ har vi en godkänd lösning med utanpå monterad skyddsrulle med duk. Athmer Fingerschutz är egentligen framtagen och godkänd att montera på branddörrar Sapa Dörr 2086 EI 30, men passar även på icke brandklassade dörrar.
Mer information om Athmer Fingerschutz på Sapa Dörr 2086 finns här.
Utåtgående enkeldörr
För att minska risken för inbrott vid dörren har vi tagit fram en anslagsprofil med brytskydd. Brytskyddet är enkelt utbytbart vid ev. skada. Bör utföras i naturanodisering för bästa visuella tålighet. Finns endast för utåtgående enkeldörr.
Här kan du enkelt ladda ner elevationer och sektioner i .dwg-/.dxf-format:
1. Välj utförande genom att klicka på önskad text över elevationerna.
2. Klicka sedan på elevationen som är aktuell för dig.
3. Nedanför syns nu en lite större elevation med klickbara siffror. Klicka på valfri siffra för att komma åt sektionen (cross section). Ibland finns det flera sektioner som du når genom att skrolla till höger.
4. Du kan ladda ner valfri DWG- eller DXF-fil, en för varje sektion. (Save as dwg/dxf)
5. Du kan även klicka på sektionen så blir den större samt kompletteras med måttsättning och artikelnummer.
Infästning av dörrparti ska ske i en stabil och anpassad väggkonstruktion. Val av montageprincip avgörs av väggtyp. Antal infästningspunkter och placering beror på partiets storlek.
Exempel:
Karminfästning med
bult och svetsplatta
Karminfästning med
justerbar karmhylsa
Karminfästning med
skruv
Karminfästning med
dubbla skruvar
