Glastage

SAPA 5050

Glastage

Glastag med stor udformnings frihed

Beskrivelse

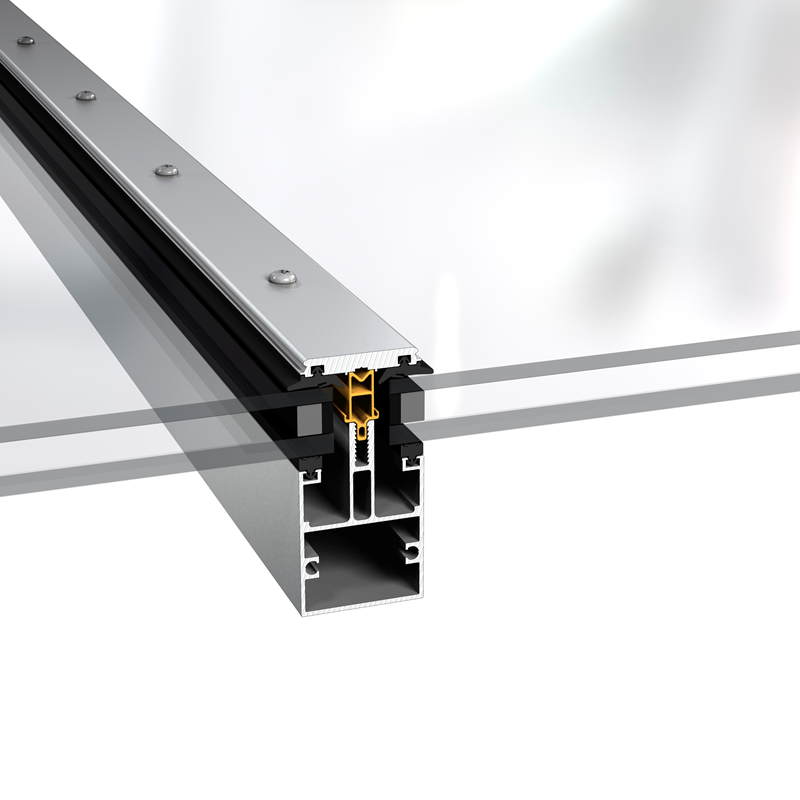

SAPA Glastag 5050 består af isolerede 50 mm brede aluminiumprofiler. Profilerne har gennemgående isolatorer, som giver god isolering og god støtte for glasholderprofilerne. Alle profiltyper findes i varierende højder. Fals for 2- eller 3-lags termorude.

Med SAPA Glastag 5050 tilbyder vi stort set hvilken som helst udformning af taget. Statisk kan der bygges med store spændvidder.

SAPA Glastag 5050 findes også i uisoleret udførelse med fals til enkeltglas

Brochurer
SAPA 5050
SAPA 5050

Produktfordele

Udførelse

  • Taghældning. Mindst 15° anbefales
  • Komfort- og brandventilationsopluk.

DIMENSIONER

  • Isolerede eller uisolerede profiler.
  • Profilbredde. 50 mm
  • Profildybde vertikalt: 60-180 mm. Horisontalt: 25-138 mm

DIMENSIONER

  • Ydre glasholdere. 7 mm for stabilitet og god dræning
  • Vertikale delingsprofiler. Bredde 50 mm

Mere information

Design og muligheder

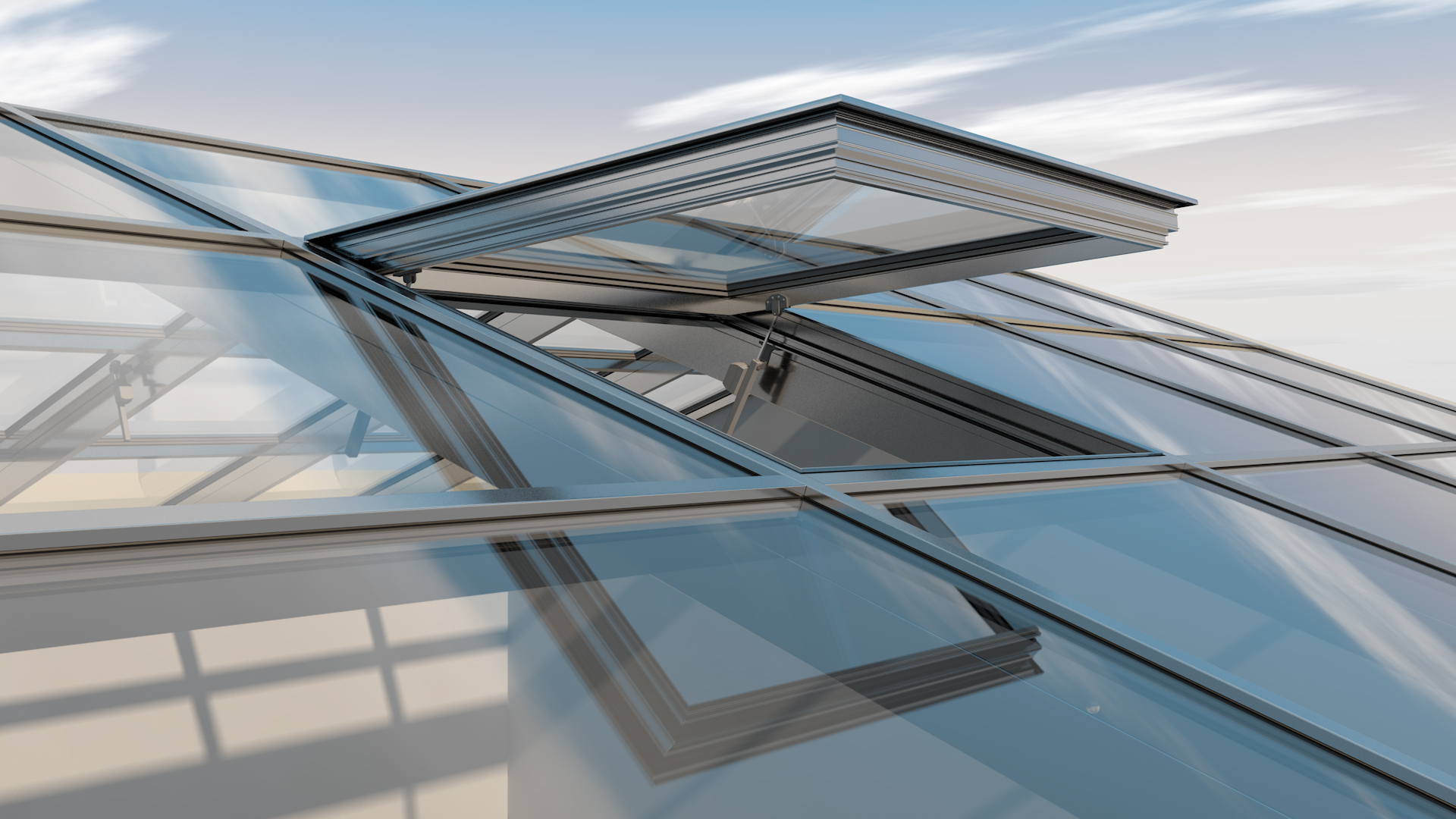

Opluk

Komfortventilation kombineres ofte med brandventilation. For at opnå den bedst mulige ventilationseffekt placeres oplukkene så højt på glastaget som muligt. Antal af oplukkelige elementer i glastaget dimensioneres ud fra krav til, og behov for, brand- og komfortventilation. Oplukkene skal udstyres med automatik og motor.

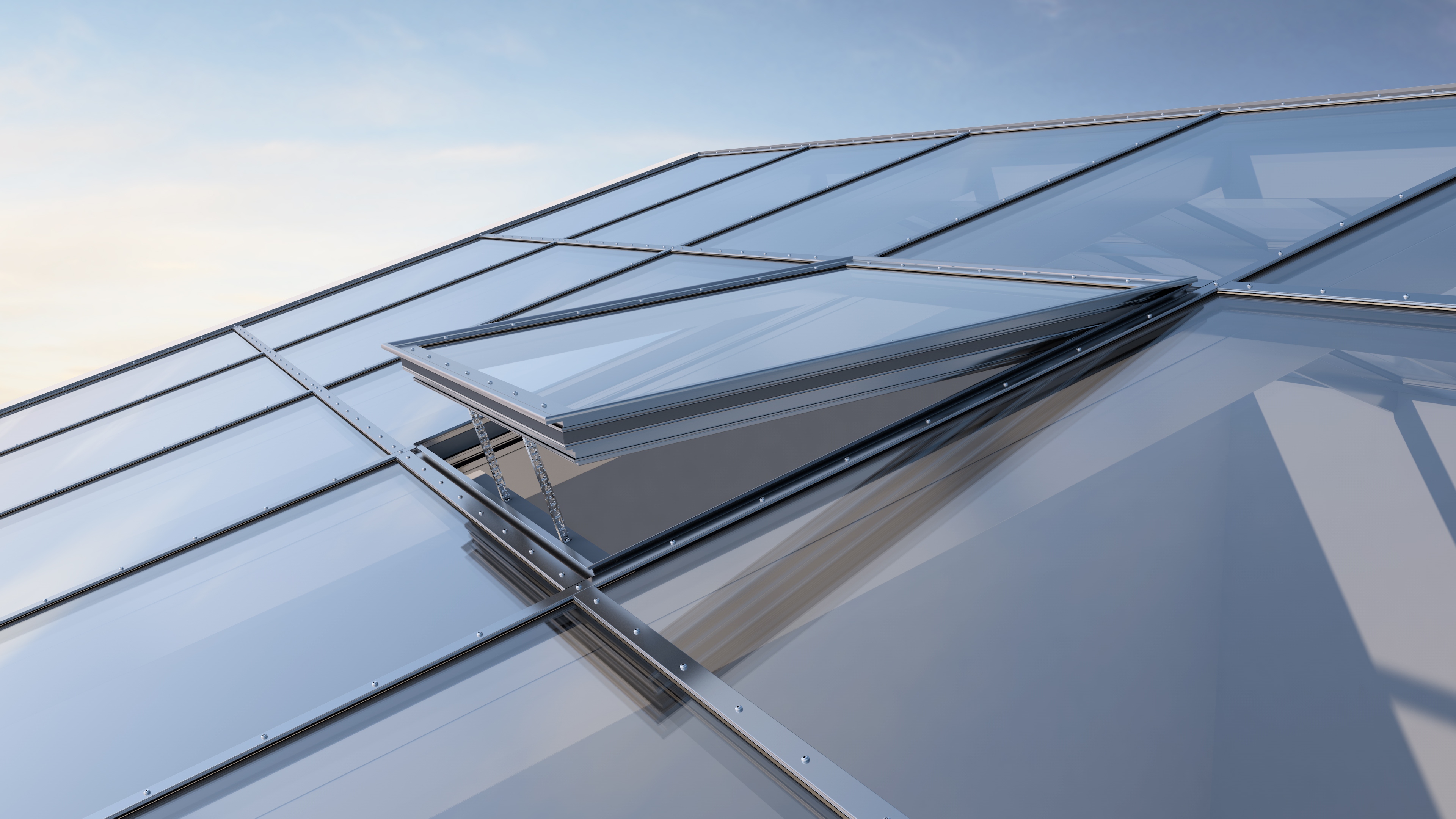

Sapa 5050 vinduet for brand- og komfortventilation indbygges i glastage og -facader. Oplukket integreres i 4150- eller 5050-systemerne og giver en lavere indbygningshøjde end tidligere produkter. Systemet er certificeret for røgventilation og optimalt til projekter med krav til brandsikring. Den samlede oplukskonstruktion tilbyder en god isoleringsværdi med 3-lags isoleringsruder.

Glas

Glastag skal udformes så risikoen for personskader forhindres. Normalt anvendes hærdet glas udvendigt, og lamineret glas indvendigt. Vær opmærksom på gældende normer og krav.

Thermorude 24-35 mm alt. 44-51 mm
Enkellagsrude 6-11 mm



G = Glasfals

Opstalter og detaljer

A5050-1006 110111213141516171819233132333435363738456789
Save this elevation as: dwg / dxf
Click on number to view the details
A5050-1007 11011131516172331323334353637384567
Save this elevation as: dwg / dxf
Click on number to view the details
A5050-1003 101323331323334
Save this elevation as: dwg / dxf
Click on number to view the details
A5050-1009 10111314202122331343537385789
Save this elevation as: dwg / dxf
Click on number to view the details

Teknisk information

Ange rätt material

Ange rätt material
Nu kan ni göra en liten och enkel insats som har en stor miljöpåverkan. Genom att inkludera nedan tilläggstext i er specifikation bidrar ni till ett mer miljövänligt byggande och säkerhetsställer att ert projekt får det bästa möjliga materialet vi kan erbjuda:

"Materialet i glastakssystemet skall vara EPD-certifierat aluminium med låg miljöpåverkan av typ CIRCAL 75R eller likvärdigt, tillverkat av minst 75% uttjänt och återvunnet aluminium från rivningsmaterial."

Önskar ni bygga hållbart och miljövänligt?

Som aluminiumexperter har vi tagit fram vår miljövänligaste aluminiumlegering någonsin: CIRCAL 75R. Den är gjort på minst 75% uttjänt och återvunnet aluminium av rivningsbyggmaterial som vi har smält om till nytt aluminium. Resultatet är att det innehåller betydligt mindre växthusgaser än genomsnittet; endast 2,3 kg CO2/kg Al att jämföra med ett världsgenomsnitt på 18 kg CO2/kg Al. Dessutom garanterar vi dess egenskaper genom oberoende certifiering av DNV GL och med EPD-miljödeklaration som bevis.

Det kallar vi för miljöfördelar - tillsammans kan vi bygga Sverige hållbarare!

Projekt med glastage SAPA 5050

Hälsocenter Lindesberg

Sweden

Arkitekt: White Arkitekter
Facadeentreprenør : Glaslindberg Fasad
Produkter: Facade SAPA 4150, Tag SAPA 5050, Døre SAPA 2086 / SAPA 2050
Foto: Åke E:son Lindman &White

District Heating Power Plant, Vojens

Denmark

Facility: Vojens Fjernverme
Place: Vojens, Danmark
Construction year: 2011
Architect: Tegnestuen Mejeriet A/S
Fabricator: Ejnar Christiansen Sølsted A/S
Proprietor: Jorton A/S, Rødekro

Facades: Sapa 4150
Glazed roof: Sapa 5050
Doors: Sapa 2074
Windows: Sapa 1074
Surface finish: Clear anodised

Photography: Jan Møller Madsen

Eagle view, Parveke, Finland

Finland

Building: Hotell Iso-Sy.te
Location: Syöte, Finland
Building year: 2014
Architect: Harri Lindroos, arkitekt safa ARKTON Suunnitteluryhm. Oy
Fabricator: Alutec Oy

Facades: Sapa Facade 4150
Roof Glazing: Sapa Roof Glazing 5050

Photography: Tiina Törmänen

Spjelkavik School, Ålesund

Norway

Building: Spjelkavik school
Location: Ålesund, Norway
Building year: 2012-2015
Architect: Fortunen AS
Fabricator: H-Produkter AS
Developer: Ålesund Kommunale Eiendom KF

Facades: Sapa Facade 4150
Roof Glazing: Sapa Roof Glazing 5050
Doors: Sapa Door 2074
Surface treatment, colour: Powder-coating, RAL 7024

Photo: Fotograf Kristiansen AS

Villa, Kungsbacka

Sweden

Building: Villa Agnes.
Location: Kungsbacka, Sweden.
Building year: 2013
Architect: Kanozi Arkitekter
Fabricator: Göteborgs Metallpartier AB

Facades: Sapa Facade 4150 and 4150 SSG.
Roof Glazing: Sapa Roof Glazing 5050.
Doors: Sapa Door 2074. Windows: Sapa Window 1074.
Sliding Doors: Sapa Lift-and-Sliding Door 2160
Surface treatment, colour: Powder-coating, Sable Noir 2100

Photographer: Hans Bonnevier

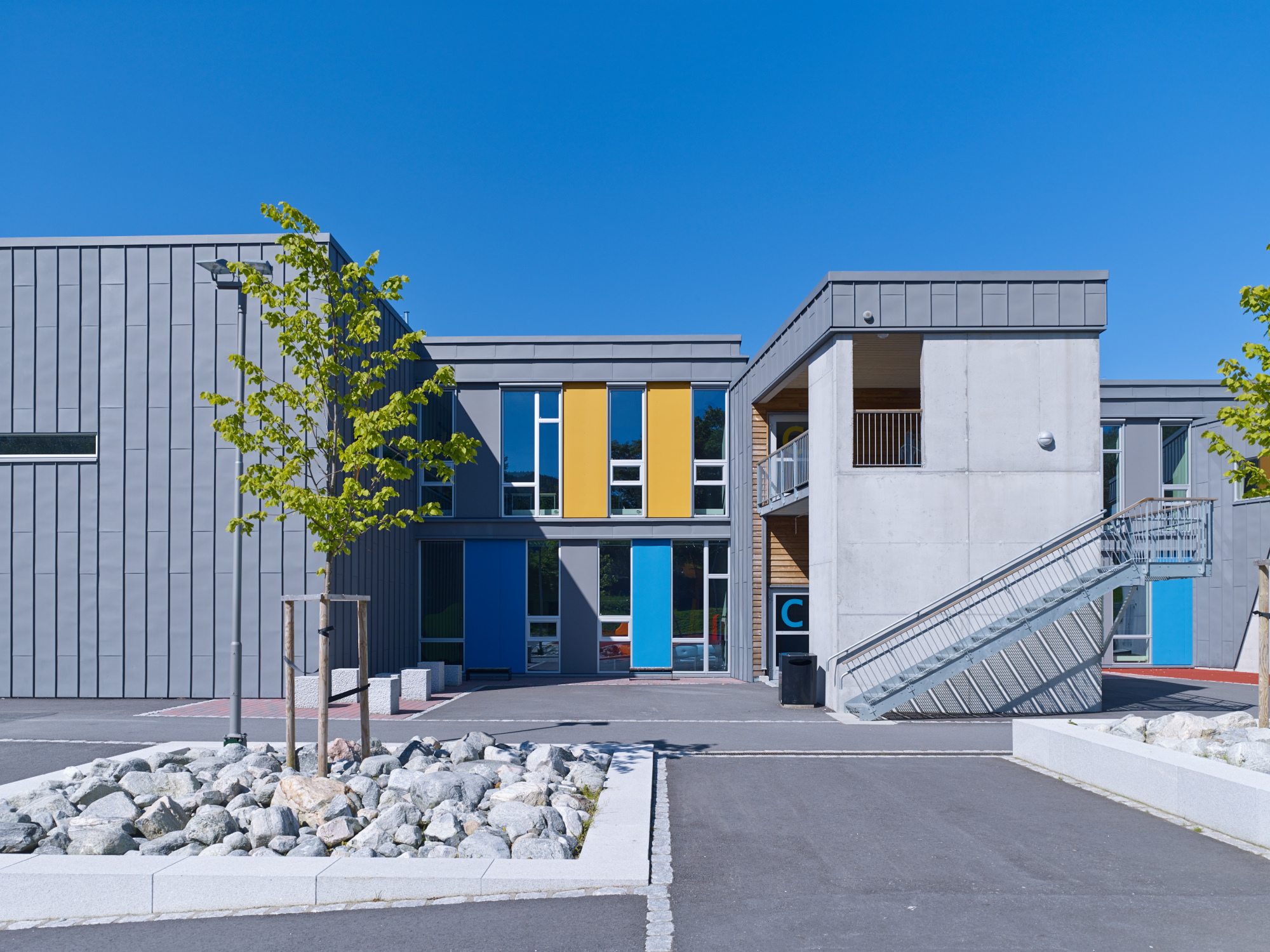

Bruhagen primary school, Averøy

Norway

Building: Bruhagen primary school
Location: Averøy, Norway
Construction year: 2010–2011
Architect: Selberg Arkitektkontor AS
Producer: H-Produkter AS

Facades: Sapa 4150
Doors: Sapa 2050, 2074
Windows: Sapa 1074
Glass room: Sapa 5050
Surface finish: Natural anodised

Photography: Hans Bonnevier
