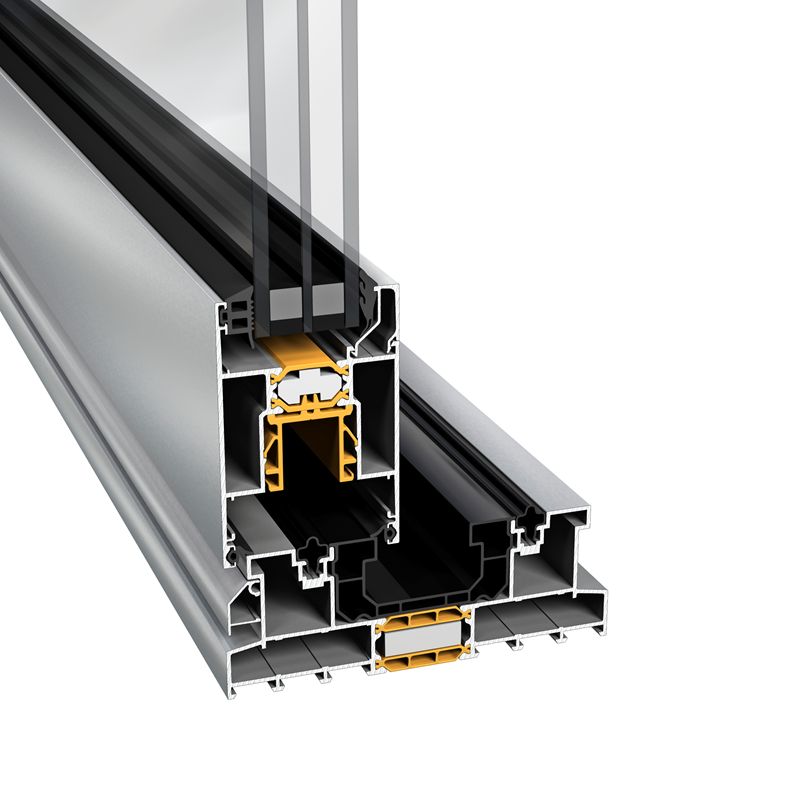

Lyftskjutdörr 2160 är uppbyggd av isolerade aluminiumprofiler med karmdjup 160 mm och dörrbladsdjup 70 mm. Isoleringen är 40 mm breda glasfiberarmerade polyamidlister. Lyftskjutdörren har lift-slide beslag för användarvänlig hantering. Dörrbladet skjuts lätt åt sidan i öppet läge och tätar runt om då dörrbladet sjunker ner några millimeter i stängt läge.
Denna produkt är tillverkad av Hydro CIRCAL® återvunnet aluminium. Läs mer här
Glasytor som är oskyddade och placerade så att personer kan komma i kontakt med dem, ska utformas så att risken för personskador begränsas. De glasytor som avses skall dimensioneras för dynamisk påverkan av en människa. Beakta gällande normer och krav.
Glastjocklek 20-51 mm

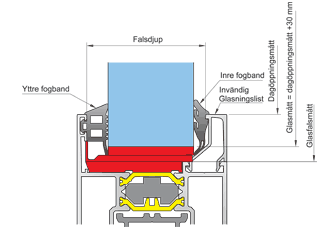

Illustrationen visar de olika funktionsmått som är etablerade i fönsterbranschen och enligt MTK. Fogbanden är utförda av EPDM-gummi och finns i flera utföranden.
Lyftsskjutdörren ger möjlighet till stora öppningar i uterum och restauranger etc.
Enkelflyglig, två skjutbara dörrblad
F.O. = Fri öppning
K.Y.M = Karmyttermått
Fri öppning = KYM/ 2 - 187 mm
KYM =Fri öppning x 2 + 374
Enkelflyglig, ett skjutbart dörrblad
F.O. = Fri öppning
K.Y.M = Karmyttermått
Fri öppning = KYM/ 2 - 232 mm
KYM =Fri öppning x 2 + 464

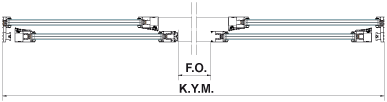

Dubbelflyglig
F.O. = Fri öppning
K.Y.M = Karmyttermått
Fri öppning = KYM/ 2 - 324 mm
KYM =Fri öppning x 2 + 648
Lyftskjutdörr 2160 kan utföras som enkel eller dubbelflyglig. Enkelflyglig finns med ett eller två skjutbara dörrblad placerade i inre eller yttre spår.

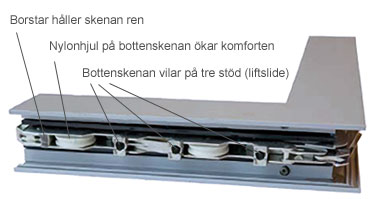

För att öppna vrids handtaget 180° neråt, varvid dörrbladet höjs några millimeter och lätt kan skjutas åt sidan. Vid stängning sjunker dörrbladet ner igen och gummilister tätar runt om. Dörrbladen löper tyst med nylonhjul på rostfri räls och kan parkeras (sänkas) i valfritt läge.
Varje skjutbart dörrblad har spanjolett med fyra låspunkter. Handtag av aluminium och cylinderlås kan monteras på insida alt. in- och utsida.
Enkelflyglig, två skjutbara dörrblad
Enkelflyglig, ett skjutbart dörrblad
Dubbelflyglig
Handtag
Lyfthandtag, insida
Lyfthandtag, insida
Griphandtag, utsida
Lyfthandtag för cylinder, insida
Lyfthandtag för cylinder,
in- och utsida
Lyfthandtag för cylinder, insida
Griphandtag, utsida
Hjul
En förutsättning för att konstruktionen skall klara kraven på god energihushållning och komfort är att lyftskjutdörren placeras i väggens varma del. Detta innebär en placering så långt in i väggen som möjligt, vilket ger många fördelar.
Det ger goda förutsättningar för bra infästning och en väl fungerande fog. Risken för kondens minskar genom en högre yttemperatur. Fogen mellan karmprofil och vägg skall utföras som tvåstegstätning. Detta innebär en yttre regnkappa med bakomvarande luftkanal, drevning med mineralull och en invändig fog som diffusionstätning.
Här kan du enkelt ladda ner elevationer och sektioner i .dwg-/.dxf-format:
1. Välj utförande genom att klicka på önskad text över elevationerna.
2. Klicka sedan på elevationen som är aktuell för dig.
3. Nedanför syns nu en lite större elevation med klickbara siffror. Klicka på valfri siffra för att komma åt sektionen (cross section). Ibland finns det flera sektioner som du når genom att skrolla till höger.
4. Du kan ladda ner valfri DWG- eller DXF-fil, en för varje sektion. (Save as dwg/dxf)
5. Du kan även klicka på sektionen så blir den större samt kompletteras med måttsättning och artikelnummer.
Formel för beräkning av skjutdörrens totala U-värde med hänsysn till glas, profilandel och linjärfaktor för randzonseffekt.
Uskjutdörr = ( Ag * Ug + Af * Uf + Ig * ψg ) / ( Ag + Af )
Beräkningarna baseras på de föreskrifter och allmänna råd som ges i BBR 2008 Kap:9.
Infästning av lyftskjutdörr ska ske i en stabil och anpassad väggkonstruktion. Val av montageprincip avgörs av väggtyp. Antal infästningspunkter och placering beror på lyftskjutdörrens storlek.
