4150 SX Julkisivujärjestelmä perustuu eristettyihin, 50 mm leveisiin alumiiniprofiileihin. Sisäpuolisen tiiviistenauhan ja uuden lämpökatkon rakenne optimoi profiilin eristystä (ns. High Insulated).
Profiilit on saatavilla useissa eri syvyysmitoissa. Ne on muotoiltu antamaan vakautta mitoittavia voimia vastaan ja liitoksissa käytetään piilokiinnityksiä. Järjestelmää voidaan helposti täydentää avattavilla ikkunoilla/ovilla. Julkisivun U-arvo käsittää koko julkisivua.
Suojaamattomat lasipinnat joihin henkilöillä on pääsy tulee suunnitella niin että henkilövahinkojen riski rajoitetaan. Kyseiset lasit mitoitetaan kestämään henkilön dynaamista vaikutusta. Huomioi vallitsevat normit ja vaatimukset.
Lasipaksuus 33-56 mm

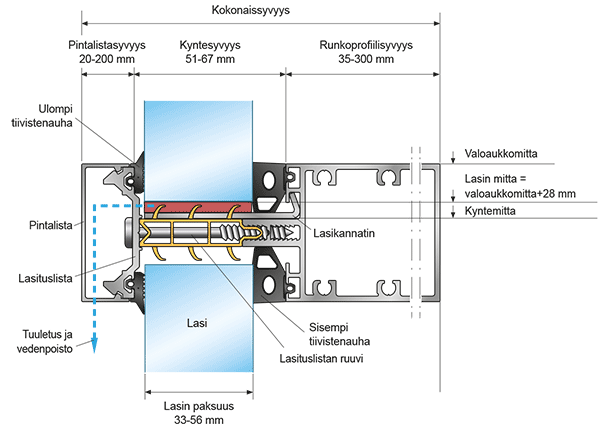

Kuvassa esitetään lasitukseen liittyvät toiminnalliset mitat. Tiivistenauhat valmistetaan EPDM-kumista ja niitä on useita eri mallisia.
Kaava julkisivun kokonais U-arvon laskemiseksi ottaen huomioon lasin, profiiliosuuden ja reuna-alueen lineaarivakiota.
Ujulkisivu = ( Ag * Ug + Af * Uf + Ig * ψg ) / ( Ag + Af )
För mer information kontakta Arkitektsupport
Näkemys lasijulkisivun ulkoisesta näyttävyydestä vaihtelee suunnittelijoiden mukaan. Meillä on tarjota kahta eri pintaprofiilijärjestelmää julkisivuille: Add ja Expressive.
Add on monipuolinen kannatinjärjestelmä aurinkosuojien, ukkosenjohdattimien, syöksyputkien, kilpien, valojen yms. kiinnitykseen. Profiilin tunnusomaisten urien ansiosta on mahdollista korostaa jokaisen lasiyksikön kehystystä ja luoda "kuvakehys"-vaikutelma.
Expressive antaa suuria vapauksia leikitellä valolla ja varjolla julkisivun pinnalla. Profiilit saa haluttaessa myös omien toiveiden mukaan suunniteltuna.
Add, pintalista
Add pintalista 42693 jiiratuilla liitoksilla
Add pintalista 42693 täydennettynä väriillisellä profiililla
Add pintalista 42693 korostetulla ruuvikiinnityksellä
Add, kannatinjärjestelmä
Add pintalista 42693 sadevesikourulla
Add pintalista 42693 ukkosenjohdattimella
Add pintalista 42693 aurinkosuoja kiinnitettynä
Expressive, pintalista
Expressive laippaprofiili 42695 vaakana yhdistettynä pystysuuntaiseen 42227
Expressive pintalista 68827 vaakana yhdistettynä pystysuuntaiseen siipiprofiiliin 68823
Expressive laippaprofiili 42695 pysty- ja vaaka-suuntaan
Expressive T-profiili 68819 pysty- ja vaaka-suuntaan
Expressive U-profiili 68827 pysty- ja vaakasuuntaan
Expressive Pyramiidiprofiili 42813 vaakana yhdistettynä pystysuuntaiseen 42811
