Vindu 1086 bygger på en velprøvd og stabil konstruksjon med 86 mm dype profiler. Disse er isolert med 42 mm glassfiberarmerte polyamidlister. For optimale energiytelser benyttes spesialutviklede isolerstaver Sapa Thermo N9 i profilene. 1086 og 1086 SX fals for glass 20-56 (64) mm, 1086 PX 35-55 mm. Vinduet kan enkelt integreres i glassparti 3086.
Dette produktet er produsert i Hydro CIRCAL resirkulert aluminium. Les mer her.
Vippe-/dreiehengslet innadslående
Stengt
Lufting, bunnhengslet
Åpent, dreiehengslet
Lukkebeslag Notter AL 18 alt skjulte hengsler Notter AL18 VDL
Håndtak x6661259
Håndtak x6661261
Håndtak Sapa S16439
Håndtak Sapa S16439 med barnsikring S16441
Håndtak Sapa S16438
Bunnhengslet innadslående
Stengt
Åpent, bunnhengslet
Lukkebeslag Notter AL 18 alt skjulte hengsler Notter AL18 VDL
Håndtak x6661259
Håndtak x6661261
Håndtak Sapa S16439
Håndtak Sapa S16439 med barnsikring S16441
Håndtak Sapa S16438
Sidehengslet, innadslående
Stengt
Åpent, sidehengslet
Lukkebeslag Notter AL 18 alt skjulte hengsler Notter AL18 VDL
Håndtak x6661259
Håndtak x6661261
Håndtak Sapa S16439
Håndtak Sapa S16439 med barnsikring S16441
Håndtak Sapa S16438
Topphengslet innadslående
Stengt
Åpent, topphengslet
Lukkebeslag Notter AL 18 alt skjulte hengsler Notter AL18 VDL
Håndtak x6661259
Håndtak x6661261
Håndtak Sapa S16439
Håndtak Sapa S16439 med barnsikring S16441
Håndtak Sapa S16438
Håndtak
Aluminiumhåndtak
Art nr: Sapa 16439
Aluminiumhåndtak med barnesikring
Art.nr: Sapa 16439 Barnesikring Sapa 16441
Aluminiumhåndtak låsbart
Art.nr: Sapa 16438
Aluminiumhåndtak
Art.nr: Sapa 16126
Aluminiumhåndtak låsbart
Art.nr: Sapa 16131
En forutsetning for at vinduskonstruksjonen skal klare energikravene og komfort er at vinduet plasseres i veggens varme del. Detta innebærer en plassering så langt inn i veggen som mulig, noe som gir mange fordeler.
Dette gir gode forutsetninger for god innfesting og en vel fungerende fuge. Risikoen for kondens reduseres gjennom en høyere overflatetemperatur. Fugen mellom karmprofil og vegg skal utføres som tostegstetting. Dette innebærer en ytre regnkappe med en luftkanal bak, dytt/isolasjon med mineralull og en innvendig fuge som diffusjonstetting.
Tilslutninger, se Oppriss og detaljer i menyen til høyre.
Glassflater som er ubeskyttet og plassert slik at personer kan komme i kontakt med dem skal utformes slik at risikoen for personskader begrenses. Glassflatene skal dimensjoneres for dynamisk påvirkning av en person. Ta hensyn til gjeldende normer og krav.

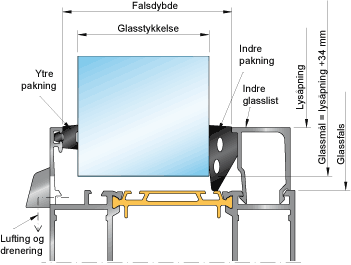

Funksjonsmål
Glass eller fyllinger med tykkelse: 1086 og 1086 SX 20-56 (64) mm, 1086 PX 35-55 mm.
Illustrasjonen viser de forskjellige funksjonsmålene som er etablert i vindusbransjen og i følge MTK. Fugebåndene er utført av EPDM-gummi og finnes i flere utførelser.
Innfesting av vinduer skal skje i en stabil og tilpasset veggkonstruksjon. Valg av monteringsprinsipp avgjøres av veggtypen. Antall innfestningspunkter og plassering kommer an på vinduets størrelse.
Eksempel:
Karminnfesting med vrideanker
Karminnfesting med justerbar karmhylse
Karminnfesting med bolt og sveiseplate
