TIGAL

TIGAL, Skjutdörr

Det hybrida skjutdörrsystemet

Beskrivning

TIGAL är ett hybridsystem som kombinerar fördelarna med en skjutdörr med fönstrets täthetsprestanda.

Denna produkt är idealisk för att möta klimatförändringarnas utmaningar eftersom den har utmärkt värmeisolering och regntäthet jämfört med traditionella skjutdörrar.

Med ett patenterat tätningssystem och låsningspunkter runt hela dörrbladet garanteras exceptionell vattentäthet - upp till fyra gånger bättre än en traditionell skjutdörr.

TIGAL har möjligheten till mikroventilation när handtaget är i neutral position.

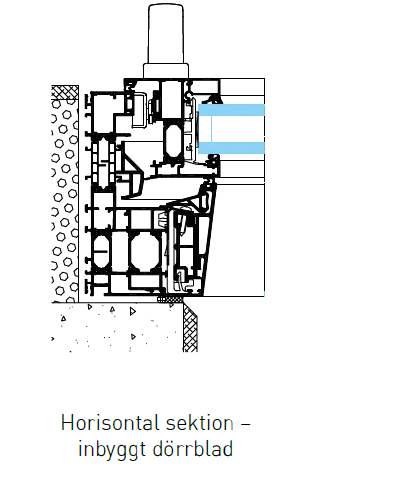

Smala linjer och dolda beslag ger en balanserad estetik tillsammans med lättmanövrerad och tyst gång för enkel användning. Även möjligheten att bygga in fönsterbågen för ett minimalistiskt utseende.

 Denna produkt är tillverkad av Hydro CIRCAL® återvunnet aluminium. Läs mer här

Broschyrer
PB_Sapa_Tigal_SWE.pdf
Tigal_Sapa_Datasheet_2023 SE.pdf
Sapa TIGAL PREMIUM Sliding door 1 leaf + 1 fixed, 3-glass, coated EPD summarized SE.pdf
Sapa TIGAL PREMIUM Sliding door 2 leaves + 1 fixed, 3-glass, coated EPD summarized SE.pdf

Produktfördelar

DIMENSIONER

  • Höjd från golv till tak mellan: 950-2700 mm
  • Bredd per dörrblad mellan: 750-2000 mm
  • Totalbredd upp till: 6500 mm
  • Glastjocklek upp till 52 mm.

UTFÖRANDE

  • Mikroventilation i neutral position
  • Inbyggd tröskel endast 15 mm hög
  • Parallellförskjutning på 6 mm för dörrbladet

DESIGN

  • Elegant design
  • Dolda beslag
  • Dold dränering
  • Handtag i olika design: Korrosionsmotstånd grad 5

PRESTANDA

  • Termisk: Uw upp till 0,85 W/m²K (Ug= 0,5 W/m²K ), 1 dörrblad + fast parti H x B = 2180 x 2300 mm.
  • Täthet:
  • Lufttäthet: upp till klass A4
  • -Mikro-ventilation: upp tillklass A1
  • -Regntäthet: upp till E1200 (1200Pa).
  • -Motstånd mot vindlast: upp tillklass C5.
  • -Inbrottsskydd: upp till RC2 och PAS24

Mer information

DESIGN OCH TILLVAL

Ritningstexter

Texterna är avsedda att hjälpa föreskrivaren att specificera vilka/vilket system, beslag, glas, ytbehandlingar och funktionskrav som erfordras. Detta ligger sedan till underlag för den licensierade tillverkaren vid framställning av den färdiga produkten.

Ladda ner texten som .dwg
Ladda ner texten som .pdf

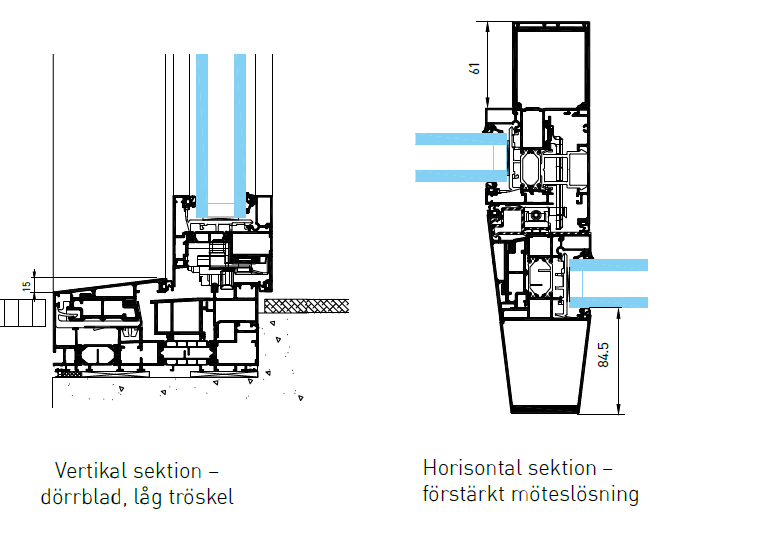

Tröskelalternativ

Låg tröskel, anpassad för högre tillgänglighet, höjd 15 mm. Identisk övergripande prestanda i standardversionen som vid versionen med låg tröskel för ökad tillgänglighet

Nedsänkt tröskel

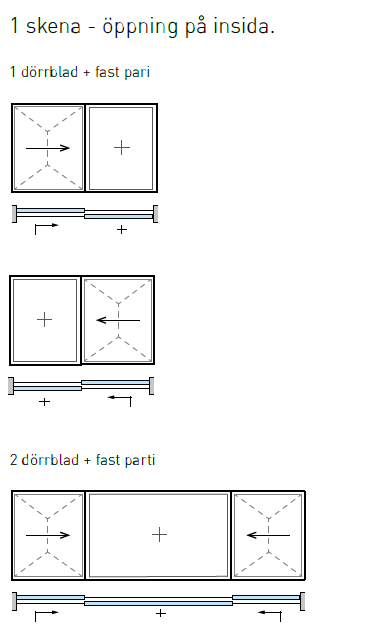

Applikationer

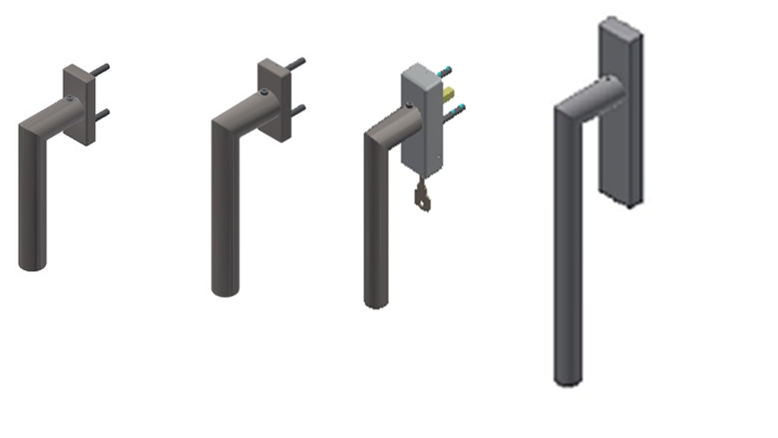

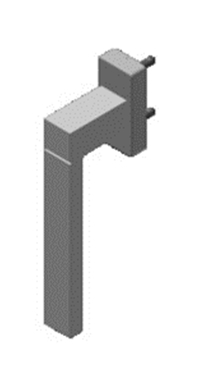

Handtag för Tigal finns tillgängliga i två sorters design:



BIM
