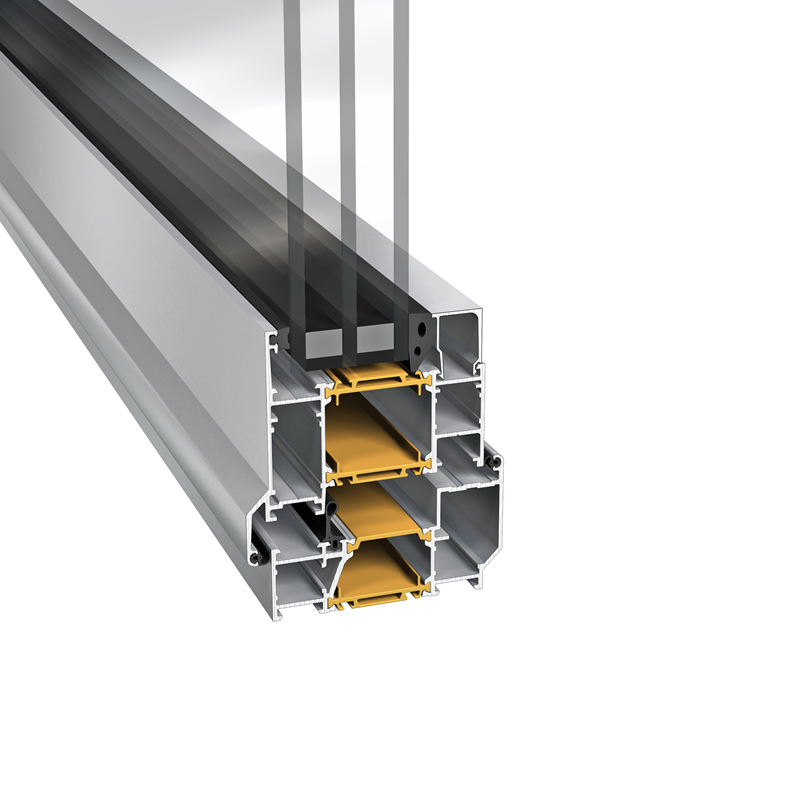

SAPA 1086

Beslagsfunktioner

Lukket

Åben, sidehængt

Vinduesbeslag Fix
Håndtag Sapa Standard
Håndtag Sapa Standard Aflåseligt

Vinduesbremse Fix

Placering i væg

Med de nye energikrav og deraf følgende ændrede ydervægstyper, er der nogen forhold der skal tages i betragtning ved indbygning af vinduer i ydervæggen. Placering af vinduet i ydervæggens kolde del forringer vinduets energiegenskaber. For optimal udnyttelse af de energimæssige egenskaber, anbefaler vi at vinduet placeres så langt inde i væggens varme del som muligt.

Det giver gode forudsætninger for en optimal fastgørelse og en velfungerende fuge mellem vindue og væg. Risikoen for kondens mindskes ved en højere overfladetemperatur. Fugen mellem karmprofil og væg skal udføres efter to-trins princippet. Denne fuge indeholder en ydre regnskærm med bagvedliggende luftkanal, stopning med mineraluld og en indvendig diffusionstæt fuge.

Tilslutninger, se Opstalter og detaljer i menuen til højre.

Glas

Uafskærmede glasflader skal udformes så risikoen for personskader begrænses. Glasfladerne skal dimensioneres for dynamiske personbelastninger. Vær opmærksom på gældende normer og krav (BR10).

Funktionsmål
Glas- eller fyldningstykkelse 20-64 mm

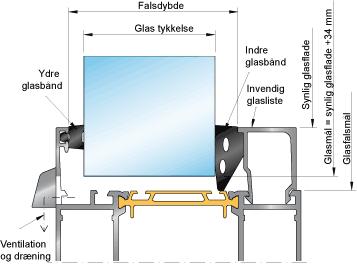

Illustrationen viser de forskellige funktionsmål der er alment anvendt i vindues- og facadebranchen. I øvrigt henvises til GS' anvisninger for montage. Fugebåndet består af EPDM-gummi og findes i flere udførelser.

Fastgørelsesprincipper

Fastgørelse af vindue skal ske i en stabil og tilpasset vægkonstruktion. Valget af montageprincip afhænger af vægtypen. Antallet af fastgørelsespunkter og placering afhænger af vinduets størrelse.

Eksempel:

Karmbefæstigelse
med vridanker

Karmbefæstigelse
med justerbar karmbøsning

Karmbefæstigelse
med bolt og svejseplade
