SAPA Fönster 1086

Screen

Högisolerat fönster med integrerad solskyddsgardin

Beskrivning

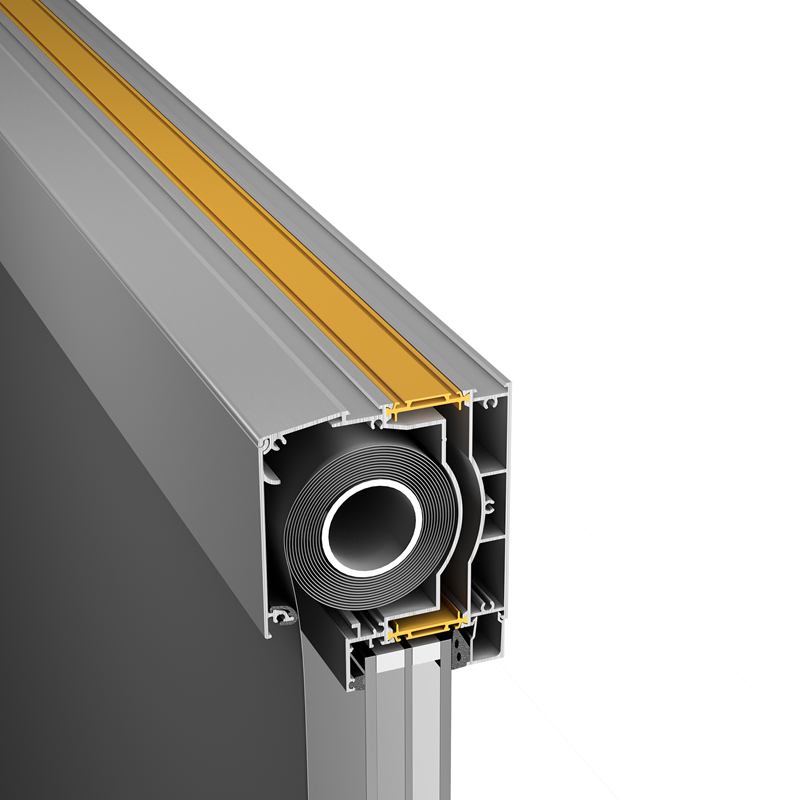

SAPA tillsammans med Hunter Douglas erbjuder en integrerad screenlösning som ger ett smäckert och fint intryck. En lösning där screenrullen monteras dold i karmöverstycket. SAPA 1086 Screen är baserat på vårt 86-system, en stabil konstruktion med 86 mm djupa profiler. Det är grundisolerade med 42 mm glasfiberarmerade polyamidlister och klarar högsta klasser på luft- och regntäthet samt lågt U-värde. För optimal energiprestanda kan den kompletteras med unika isolerstavar. SAPA 1086 Screen har fals för glas 20-56 (64) mm.

Denna produkt är tillverkad av Hydro CIRCAL® återvunnet aluminium. Läs mer här

Denna produkt är tillverkad av Hydro REDUXA® - Aluminium producerad av förnybar energi. Läs mer här

Broschyrer
SAPA 1086 SCREEN_ Vävduk_HunterDouglasSerge_3_gme_2018-2021.pdf
SAPA 1086 SCREEN_Vävduk_HunterDouglas_SOLTIS Perform 92.pdf
SAPA 1086 Screen

Produktfördelar

UTFÖRANDE

  • Specialframtaget karmöverstycke för inmontering av dukrulle för solskydd.
  • Styrning av duken med hjälp av vertikala sidoskenor med dragkedjefunktion ger formstabilitet, mycket bra vindmotstånd och ingen ljusglipa.

UTFÖRANDE

  • Screenlösningen kan göras som fast fönster, inåtgående singelfönster eller mötesfönster.
  • Beslag: Sido-, under-, över- eller undersidohängt
  • Gångjärn: Dolt eller synligt.

PRESTANDA

  • Lufttäthet: Klass 4 enl. EN 12207.
  • Regntäthet: Klass 9A enl. EN 12208.
  • Vindlast: Klass C3 enligt EN 12210.
  • Glastjocklek: 20–64 mm.
  • Maximal bågvikt: 200 kg.
  • Inbrottsskydd: RC2

PRESTANDA

  • Standardutförande: Uw = 1,1 W/m²K vid storlek B 1230 x H 1480 mm med glas Ug = 0,5 W/m²K.
  • Extraisolerat: Uw = 0,90 W/m²K vid storlek B 1230 x H 1480 mm med glas Ug 0,5 W/m²K.

Mer information

DESIGN OCH TILLVAL

Beslagsfunktioner

Undersidohängt inåtgående

Stängt

Vädring, underhängt

Öppet sidohängt

Fönsterbeslag Notter AL 18 alt. dolda gångjärn Notter AL18 VDL
Handtag x6661259
Handtag x6661261
Handtag Sapa S16439
Handtag Sapa S16439 med barnspärr S16441
Handtag Sapa S16438

Underhängt inåtgående


Stängt


Öppet, underhängt


Fönsterbeslag Notter AL 18 alt. dolda gångjärn Notter AL18 VDL
Handtag x6661259
Handtag x6661261
Handtag Sapa S16439
Handtag Sapa S16439 med barnspärr S16441
Handtag Sapa S16438


Sidohängt inåtgående


Stängt


Öppet sidohängt


Fönsterbeslag Notter AL 18 alt. dolda gångjärn Notter AL18 VDL
Handtag x6661259
Handtag x6661261
Handtag Sapa S16439
Handtag Sapa S16439 med barnspärr S16441
Handtag Sapa S16438

Överhängt inåtgående


Stängt


Öppet, överhängt


Fönsterbeslag Notter AL 18
Handtag x6661259
Handtag x6661261
Handtag Sapa S16439
Handtag Sapa S16439 med barnspärr S16441
Handtag Sapa S16438


Handtag


Aluminiumhandtag
Art.nr: Sapa 16439


Aluminiumhandtag med barnspärr
Art.nr: Sapa 16439 Barnspärr Sapa 16441


Aluminiumhandtag låsbart
Art.nr: Sapa 16438


Aluminiumhandtag
Art.nr: Sapa 16126


Aluminiumhandtag låsbart
Art.nr: Sapa 16131



Fönstrets placering i vägg

En förutsättning för att fönsterkonstruktionen skall klara kraven på god energihushållning och komfort är att fönstret placeras i väggens varma del. Detta innebär en placering så långt in i väggen som möjligt, vilket ger många fördelar.

Det ger goda förutsättningar för bra infästning och en väl fungerande fog. Risken för kondens minskar genom en högre yttemperatur. Fogen mellan karmprofil och vägg skall utföras som tvåstegstätning. Detta innebär en yttre regnkappa med bakomvarande luftkanal, drevning med mineralull och en invändig fog som diffusionstätning.

Anslutningar, se Elevationer och detaljer i menyn till vänster

Glas

Glasytor som är oskyddade och placerade så att personer kan komma i kontakt med dem, ska utformas så att risken för personskador begränsas. De glasytor som avses skall dimensioneras för dynamisk påverkan av en människa. Beakta gällande normer och krav.

Funktionsmått
Glas eller fyllningar med tjocklek: 1086 och 1086 SX 20-56 (64) mm, 1086 PX 35-55 mm.

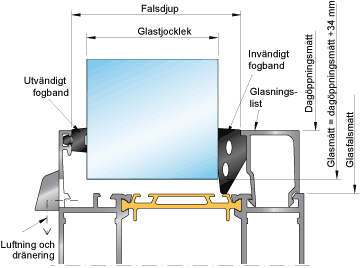

Illustrationen visar de olika funktionsmått som är etablerade i fönsterbranschen och enligt MTK. Fogbanden är utförda av EPDM-gummi och finns i flera utföranden.

Vävdukar

Nedan kan du titta närmare på vävdukar för Screen fönstret:

SAPA 1086 Screen Vävduk HunterDouglas Soltis Perform 92

SAPA 1086 Screen Vävduk HunterDouglas Sergé 3%

ELEVATIONER OCH DWG-DETALJER

Här kan du enkelt ladda ner elevationer och sektioner i .dwg-/.dxf-format:
1. Välj utförande genom att klicka på önskad text över elevationerna.
2. Klicka sedan på elevationen som är aktuell för dig.
3. Nedanför syns nu en lite större elevation med klickbara siffror. Klicka på valfri siffra för att komma åt sektionen (cross section). Ibland finns det flera sektioner som du når genom att skrolla till höger.
4. Du kan ladda ner valfri DWG- eller DXF-fil, en för varje sektion. (Save as dwg/dxf)
5. Du kan även klicka på sektionen så blir den större samt kompletteras med måttsättning och artikelnummer.

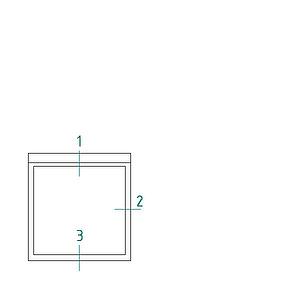

A1086-1048 123
Save this elevation as: dwg / dxf
Click on number to view the details
A1086-1049 717274
Save this elevation as: dwg / dxf
Click on number to view the details

INFÄSTNINGSPRINCIPER

Infästningsprinciper

Infästning av fönster ska ske i en stabil och anpassad väggkonstruktion. Val av montageprincip avgörs av väggtyp. Antal infästningspunkter och placering beror på fönstrets storlek.

Exempel:


Karminfästning
med vridankarjärn


Karminfästning
med justerbar karmhylsa


Karminfästning
med bult och svetsplatta

Projekt med fönster / fönsterdörrar SAPA FÖNSTER 1086

Lindeberghemmet, Norge

Norway

SAPA-kund: H-Fasader GlassTeam AS

Foto: Daniel Hundven-Clements

Aura, Malmö

Sweden

SAPA kund: GlasLindberg
Byggherre: SKANSKA
Arkitekt: Dorte Mandrup
SAPA produkter: Som nämnt nedan 1086, 2086 och 4150. Även Glastak 5050

Kjelleparken, Norge

Norway

SAPA-producenter: Umbra Produkter AS

Foto: KB Arkitekter

Kulatoppen omsorgscenter, Norge

Norway

SAPA-kund: H-fasader Stette AS

Foto: Werksted v/Marius Beck Dahle

Spårvagn, Lund

Sweden

Byggherre: Region Skåne / Lunds Kommun
Byggentreprenör: NCC Building Sweden
Metallbyggare: Alab Aluman AB
SAPA produkter: Fasad 4150, Dörr 2086, Fönster 1086

Bybad, Ålesund

Norway

Metallbyggare: H-fasader AS
Totalentreprenör: Veidekke Entreprenör AS
SAPA lösningar: SAPA 4150 Fasad, SAPA 2050 Dörr, SAPA 2086 Dörr och SAA 1086 fönster
