Lift-and-Slide Door 2160 S is made of insulated aluminum profiles with a frame depth of 160 mm and a door leaf depth of 70 mm. The insulation consists of 40 mm wide glass fibre reinforced polyamide strips. The lift-and-slide door has lift-slide fittings for user-friendly handling. The door leaf is easily slid aside and seals all around as the door leaf is lowered a few millimeters in closed position.
Podnoszone drzwi przesuwne 2160 mogą być wykonane jako jedno stałe i jedno skrzydło przesuwne,
alternatywnie z dwoma skrzydłami drzwi przesuwnych. W celu otwarcia uchwyt jest obrócony o 180 ° w dół,
dzięki czemu drzwi są podnoszone o kilka milimetrów i można je łatwo odsunąć na bok.
Po zamknięciu skrzydło drzwi opada ponownie, a gumowa uszczelka dociska się dookoła.
Skrzydła drzwi poruszają się cicho po rolkach nylonowych na szynie ze stali nierdzewnej i można je zatrzymać
(obniżony) w dowolnej pozycji.
Każde skrzydło drzwi przesuwnych jest wyposażone w espagnolette z czterema punktami kotwiczenia.
Klamki aluminiowe i zamki cylindryczne można montować od wewnątrz
i tylko na zewnątrz lub wewnątrz.
Jedno skrzydło drzwi przesuwnych
Zamknięte
Otwarty, widziany od wewnątrz
Podwójne skrzydło drzwi przesuwnych
Zamknięte
Otwarty, widziany od wewnątrz
Otwarty, widziany od wewnątrz
Podwójne otwarcie
Uchwyt

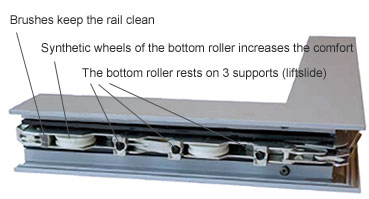

Koła
Aby cała konstrukcja spełniała wymagania dotyczące oszczędności energii i zapewniała
dobry komfort należy zainstalować przesuwne drzwi tarasowe w
ciepłej część ściany. Oznacza to, że powinien być zainstalowany tak głęboko w
ściane jak to możliwe, co ma wiele zalet.
Stwarza dobre warunki dla właściwego mocowania i dobrze funkcjonującego połączenia.
Ryzyko kondensacji jest zmniejszone z powodu wyższej temperatury powierzchni.
Połączenie profilu ramy ze ścianą należy wykonać za pomocą dwóch
stopniowych uszczelnień. Oznacza to, że powinna składać się z zewnętrznej bariery przeciwdeszczowej
znajdującej się pod spodem kanału powietrznego, warstwy izolacyjnej z wełny mineralnej i wnętrze
dyfuzyjne złącze uszczelniające.
Niezabezpieczone oszklone powierzchnie, które są tak umieszczone, że może do nich dotrzeć
użytkownik powinny być zaprojektowane w taki sposób, aby ograniczyć ryzyko obrażeń. Takie oszklone powierzchnie
powinny być tak zwymiarowane, aby wytrzymały dynamiczny wpływ osoby.
Należy wziąć pod uwagę obowiązujące normy i wymagania.
Grubość szkła 20–51 mm
Ilustracja pokazuje różne wymiary funkcjonalne powszechnie stosowane przez przemysł okienny i ustanowiony przez MTK. Uszczelki wykonane są z EPDM gumowe i są dostępne w kilku wersjach.
Drzwi podnoszon-przesuwne umożliwiają duże otwarcie w ogrodach zimowych i restauracjach itp.
Pojedyncze otwarcie, dwa skrzydła drzwi przesuwnych
F.O. = Określ wymiar
K.Y.M = Wymiar zewnętrzny ramy
Wymiary w świetle = K.Y.M./ 2 - 232 mm
K.Y.M. = określony wymiar x 2 + 464
Pojedyncze otwarcie, jedno skrzydło drzwi przesuwnych
F.O. = Określ wymiar
K.Y.M = Wymiar zewnętrzny ramy
Wymiary w świetle = K.Y.M./ 2 - 187 mm
K.Y.M. = określony wymiar x 2 + 374
Podwójne otwarcie
'
F.O. = Określ wymiar
K.Y.M = Wymiar zewnętrzny ramy
Wymiary w świetle = K.Y.M./ 2 - 324 mm
K.Y.M. = określony wymiar x 2 + 648
Wzór do obliczania całkowitej wartości U drzwi przesuwnych, biorąc pod uwagę zestaw szybowy, udział profili i strefę krawędziową wpływają na współczynnik liniowy.
Drzwi przesuwne = (Ag * Ug + Af * Uf + Ig * ψg) / (Ag + Af)
Obliczenia opierają się na wymaganiach i ogólnych wytycznych.
