The 2086 door system is a part of our Thermo 86 systems and is based on a strong and stable construction with 86 mm deep profiles. These are basic insulated with 42 mm glass fibre reinforced polyamide strips and filled with specially developed insulating rods Sapa Thermo N9 for optimal energy performance. The system offers very good air and rain tightness. Door leaf profiles are available for narrow and module locks as well as with anti-finger trap. Rebate for glass and infill panels 22-56 (64) mm.
This door which provides safe operation and long service life is perfectly suitable for busy public environments requiring high thermal insulation and air and rain performance.
This product is made of Hydro CIRCAL® recycled aluminum.
Drzwi i wejścia powinny być projektowane w taki sposób, aby zapewnić wystarczająco dużo miejsca dla ruchu osób i ułatwić poruszanie się na wózku inwalidzkim. Należy uwzględnić obowiązujące normy i wymagania.
Drzwi przymykowe
A = wymiar w świetle
B = zewnętrzny wymiar ościeżnicy
C = wymiar otworu w ścianie
D z zawiasem uniwersalnym (przykręcanym) = 151 mm
D z zawiasem wkręcanym = 145 mm lub 148 mm z dodatkowymi profilami przymykowymi
E = 67 mm lub 70 mm z dodatkowymi profilami przymykowymi
Drzwi przymykowe z zawiasami ukrytymi
A = wymiar w świetle
B = zewnętrzny wymiar ościeżnicy
D = 98,5 mm lub 101,5 mm z dodatkowymi profilami przymykowymi
E = 67 mm lub 70 mm z dodatkowymi profilami przymykowymi
Niektóre fragmenty konstrukcji mogą lub muszą być wypełnione panelami. Należy uwzględnić rdzeń i warstwę wierzchnią paneli. Jeżeli panele wypełniające narażone są na silne uderzenia lub obciążenia mechaniczne, rdzeń powinien być wykonany z wytrzymałej płyty, a warstwa wierzchnia z blachy stalowej nierdzewnej lub powlekanej proszkowo.
Przykład prezentuje panel wypełniający F2
Panel wypełniający F1
1,5 mm - blacha aluminiowa
60 mm - izolacja
1,5 mm - blacha aluminiowa
Współczynnik przenikania ciepła U w części środkowej: nawet 0,54 W/m²K.
Obszary podlegające niewielkim obciążeniom mechanicznym, takie jak panele wypełniające wysokiej gęstości.
Panel wypełniający F2
1,5 mm - blacha aluminiowa
4,8 mm - płyta
50 mm - izolacja
4,8 mm - płyta
1,5 mm - blacha aluminiowa
Współczynnik przenikania ciepła U w części środkowej: nawet 0,61 W/m²K.
Obszary podlegające umiarkowanym obciążeniom mechanicznym, takie jak panele wypełniające niskiej gęstości.
Panel wypełniający F3
1,5 mm - blacha aluminiowa
50 mm - izolacja
10 mm - płyta wiórowa
1,5 mm - blacha aluminiowa
Współczynnik przenikania ciepła U w części środkowej: nawet 0,61 W/m²K.
Obszary podlegające wysokim obciążeniom mechanicznym od zewnątrz

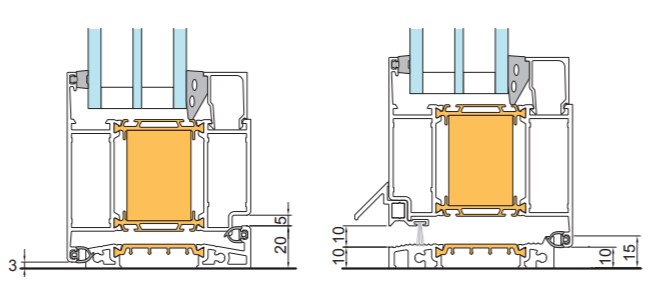

Otwory drzwiowe powinny być projektowane bez różnic poziomu między stroną wewnętrzną a zewnętrzną. Czasami próg nie jest wymagany z powodu, na przykład, braku wilgoci czy sprzyjających warunków pogodowych. Jeżeli próg jest instalowany, powinien być jak najniższy, aby ułatwić przejście. Należy uwzględnić obowiązujące normy i wymagania.
