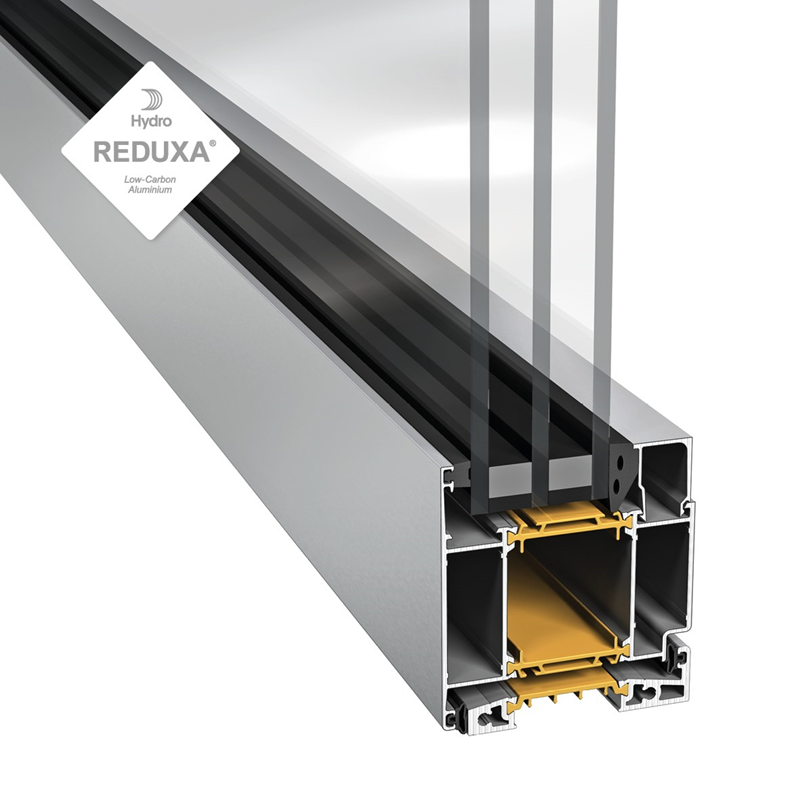

The 2086 door system is a part of our Thermo 86 systems and is based on a strong and stable construction with 86 mm deep profiles. These are basic insulated with 42 mm glass fibre reinforced polyamide strips and filled with specially developed insulating rods SAPA Thermo N9 for optimal energy performance. The system offers very good air and rain tightness. Door leaf profiles are available for narrow and module locks as well as with anti-finger trap. Rebate for glass and infill panels 22-56 (64) mm.

This door which provides safe operation and long service life is perfectly suitable for busy public environments requiring high thermal insulation and air and rain performance.

This product is made of Hydro CIRCAL® recycled aluminum.

Read more about Hydro REDUXA®.

Broszury

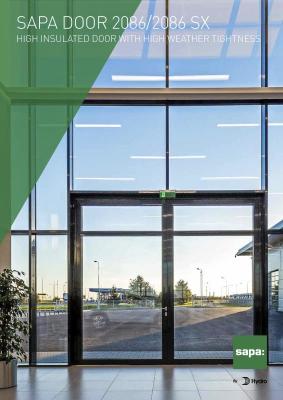

2086_2086 SX_EN_ProdBrochure2021.pdf

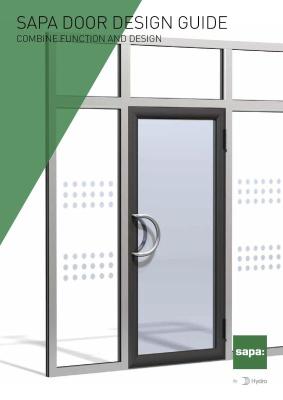

Door_designguide_EN_Prodbrochure2021.pdf

Więcej informacji

Funkcje okuć

Oszklenie

Niezabezpieczone przeszklone powierzchnie, do których jest swobodny dostęp, muszą być zaprojektowane w taki sposób, aby ograniczyć ryzyko obrażeń. Powierzchnie takie muszą być zwymiarowane tak, by mieć wystarczającą wytrzymałość na oddziaływanie dynamiczne ciała ludzkiego. Należy uwzględnić obowiązujące normy i wymagania.

Wymiary funkcjonalne
Grubość oszklenia 20-64 mm

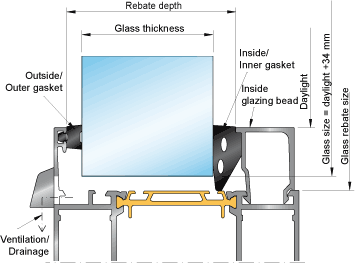

Na ilustracji przedstawiono różne wymiary funkcjonalne, powszechnie stosowane w przemyśle okiennym i ustalone przez MTK (Szwedzkie Stowarzyszenie Producentów Szkła). Uszczelki wykonane są z EPDM i są dostępne w kilku wersjach

Panele wypełniające

Niektóre fragmenty konstrukcji mogą lub muszą być wypełnione panelami. Należy uwzględnić rdzeń i warstwę wierzchnią paneli. Jeżeli panele wypełniające narażone są na silne uderzenia lub obciążenia mechaniczne, rdzeń powinien być wykonany z wytrzymałej płyty, a warstwa wierzchnia z blachy stalowej nierdzewnej lub powlekanej proszkowo.

Przykład prezentuje panel wypełniający F2

Panel wypełniający F1

1,5 mm - blacha aluminiowa
60 mm - izolacja
1,5 mm - blacha aluminiowa

Współczynnik przenikania ciepła U w części środkowej: nawet 0,54 W/m²K.
Obszary podlegające niewielkim obciążeniom mechanicznym, takie jak panele wypełniające wysokiej gęstości.

Panel wypełniający F2

1,5 mm - blacha aluminiowa
4,8 mm - płyta
50 mm - izolacja
4,8 mm - płyta
1,5 mm - blacha aluminiowa

Współczynnik przenikania ciepła U w części środkowej: nawet 0,61 W/m²K.
Obszary podlegające umiarkowanym obciążeniom mechanicznym, takie jak panele wypełniające niskiej gęstości.

Panel wypełniający F3

1,5 mm - blacha aluminiowa
50 mm - izolacja
10 mm - płyta wiórowa
1,5 mm - blacha aluminiowa

Współczynnik przenikania ciepła U w części środkowej: nawet 0,61 W/m²K.
Obszary podlegające wysokim obciążeniom mechanicznym od zewnątrz

Projektowanie progów

Otwory drzwiowe powinny być projektowane bez różnic poziomu między stroną wewnętrzną a zewnętrzną. Czasami próg nie jest wymagany z powodu, na przykład, braku wilgoci czy sprzyjających warunków pogodowych. Jeżeli próg jest instalowany, powinien być jak najniższy, aby ułatwić przejście. Należy uwzględnić obowiązujące normy i wymagania.

Zabezpieczenie przed przytrzaśnięciem palców

Aby zmniejszyć ryzyko urazów spowodowanych zmiażdżeniem, opracowaliśmy rozwiązanie oparte na tzw. krawędzi zabezpieczającej przed przytrzaśnięciem palców. Należy uwzględnić obowiązujące normy i wymagania.

System drzwiowy 2086 z krawędzią zabezpieczającą przed przytrzaśnięciem palców z listwą gumową z EPDM

Zabezpieczenie przed wyłamaniem

Drzwi jednoskrzydłowe otwierane na zewnątrz

Aby zmniejszyć ryzyko włamania, opracowaliśmy profil przylgowy ze zintegrowanym zabezpieczeniem antywyłamaniowym. W przypadku uszkodzenia profil zabezpieczający można bez problemu wymienić. Dla uzyskania optymalnego wyglądu zaleca się anodowanie przezroczyste. Dostępne tylko w przypadku drzwi jednoskrzydłowych otwieranych na zewnątrz.

Okucia

Nasz system drzwiowy można bez problemu wyposażyć w najczęściej spotykane okucia dostępne na rynku. Aby system działał optymalnie, ważne jest, by okucia współpracowały ze sobą.

Poniżej przedstawiamy standardowe okucia Sapa.

Wymiar w świetle

Drzwi i wejścia powinny być projektowane w taki sposób, aby zapewnić wystarczająco dużo miejsca dla ruchu osób i ułatwić poruszanie się na wózku inwalidzkim. Należy uwzględnić obowiązujące normy i wymagania.

Drzwi przymykowe

A = wymiar w świetle
B = zewnętrzny wymiar ościeżnicy
C = wymiar otworu w ścianie

D z zawiasem uniwersalnym (przykręcanym) = 151 mm
D z zawiasem wkręcanym = 145 mm lub 148 mm z dodatkowymi profilami przymykowymi
E = 67 mm lub 70 mm z dodatkowymi profilami przymykowymi

Drzwi z bezpieczną krawędzią chroniącą przed przytrzaśnięciem palców

A = wymiar w świetle
B = zewnętrzny wymiar ościeżnicy
E = 67 mm lub 70 mm z wymiennymi profilami przylgowymi

Drzwi przymykowe z zawiasami ukrytymi

A = wymiar w świetle
B = zewnętrzny wymiar ościeżnicy
D = 98,5 mm lub 101,5 mm z dodatkowymi profilami przymykowymi
E = 67 mm lub 70 mm z dodatkowymi profilami przymykowymi

Elewacje i szczegóły

A2086-1001 21222324
Save this elevation as: dwg / dxf
Click on number to view the details
A2086-1002 12212223243
Save this elevation as: dwg / dxf
Click on number to view the details
A2086-1003 1221222324346
Save this elevation as: dwg / dxf
Click on number to view the details
A2086-1004 2122247
Save this elevation as: dwg / dxf
Click on number to view the details
A2086-1005 122122232437
Save this elevation as: dwg / dxf
Click on number to view the details
A2086-1006 122122232436678
Save this elevation as: dwg / dxf
Click on number to view the details
A2086-1007 31323334
Save this elevation as: dwg / dxf
Click on number to view the details
A2086-1008 12331323334
Save this elevation as: dwg / dxf
Click on number to view the details
A2086-1009 1233132333446
Save this elevation as: dwg / dxf
Click on number to view the details
A2086-1010 3132347
Save this elevation as: dwg / dxf
Click on number to view the details
A2086-1011 123313233347
Save this elevation as: dwg / dxf
Click on number to view the details
A2086-1012 123313233346678
Save this elevation as: dwg / dxf
Click on number to view the details

Rysunki BIM

Zasady mocowania

Zasady mocowania

Elementy drzwiowe należy mocować do stabilnej i odpowiedniej konstrukcji ściennej. Wybór sposobu mocowania zależy od typu ściany. Liczba i rozmieszczenie punktów mocowania zależy od wielkości elementu.

Przykłady:

Mocowanie na dwa wkręty

Mocowanie za pomocą
tulejki regulowanej

Mocowanie za pomocą
śruby i przyspawanej płytki

Mocowanie na wkręt

Projekty doors SAPA 2086
